Технологические особенности серводвигателей
Технологические особенности серводвигателей
1. В устройстве используются эффективные редкоземельные магниты и бандаж этих магнитов, расположенный на роторе двигателя, что позволяет обеспечить стабильное функционирование.
2. Высокое энергосбережение: при разработке двигателей производилась оптимизация магнитных цепей, что позволило обеспечить высокую относительную мощность, высокую производительность и малые тепловые потери.
3. Долгий срок службы, низкий уровень шума: конструкция двигателя разработана по новейшим технологиям, корпус двигателя имеет оригинальную конструкцию, что позволяет увеличить площадь рассеивания тепла и, таким образом, продлить срок службы двигателя. Применение прецизионных подшипников позволяет снизить уровень шума. При производстве двигателей применены также особые технологии, позволяющие обеспечить высокую точность и быстродействие сервоприводов INNOCONT.
4. Высокая точность, высокое быстродействие: в устройстве используется фотоэлектрический энкодер высокой точности, обеспечивающий погрешность позиционирования вала двигателя на уровне двух угловых минут.
Все эти особенности соответствуют требованиям высокоточных систем управления.
Особенности конструкции двигателя и условия окружающей среды
1. Конструкция: полностью закрытого типа, с самоохлаждением
2. Монтажное исполнение: с монтажным фланцем
3. Режим работы: S1 – длительный режим работы без принудительной вентиляции
4. Класс изоляции: F – предел температуры обмоток 155 °С
5. Испытательное напряжение для изоляции: 1500В переменного тока в течение 1 мин.
6. Сопротивление изоляции: 500В, не менее 50 МОм
7. Ускорение при одиночных ударах: до 2.5g
8. Высота над уровнем моря: до 1000 м.
9. Рабочая температура и влажность: температура: 0-40°C; влажность: 20-90% (без конденсации)
10. Температура и влажность при хранении: температура: -20-80°C; влажность: 20-90% (без конденсации)
Комплектные сервосистемы КАТ
Технологические особенности серводвигателей

Комплектные сервосистемы КАТ
Комплектные сервосистемы КАТ
Комплектные сервосистемы КАТ
Технологические особенности серводвигателей

Комплектные сервосистемы КАТ
Комплектные сервосистемы КАТ
Комплектные сервосистемы КАТ
Технологические особенности серводвигателей

Комплектные сервосистемы КАТ
Комплектные сервосистемы КАТ
Технологические особенности серводвигателей

Комплектные сервосистемы КАТ
Комплектные сервосистемы КАТ
Приложение:
Стандартные разъѐмы

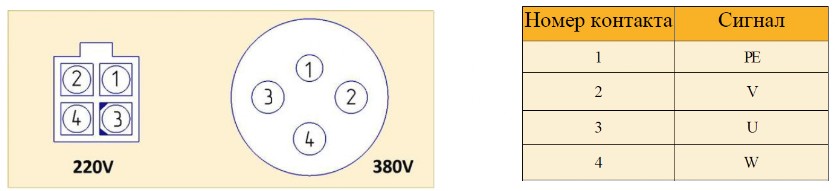

Цоколѐвка моторных разъѐмов серводвигателей серии 220V и 380V
В качестве кабеля питания используются кабели, рассчитанные на напряжение до 600В. Длина стандартного кабеля до 15м. При использовании кабеля большей длины следует проконсультироваться с поставщиком.
Цоколѐвка энкодерных разъѐмов серводвигателей серии 220V и 380V
Комплектные сервосистемы КАТ
Серводвигатель 220В
Комплектные сервосистемы КАТ
Серводвигатель 380В
В качестве кабеля используется экранированный кабель с проводами типа «витая пара». Экран кабеля должен быть надежно соединен с линией заземления монтажной панели.
Комплектные сервосистемы КАТ
