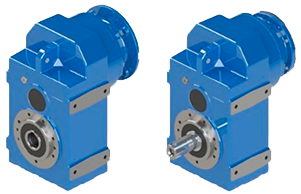

Насадные цилиндрические редукторы INNOVARI в чугунном корпусе
Насадные цилиндрические редукторы
Отличительные особенности насадных редукторов INNOVARI:
Цельный чугунный корпус.
Чугунная крышка редуктора совмещена с входным фланцем (единое целое).
На входном и выходном валу всех габаритов двойные сальники.
Входные и выходные валы изготовлены из стали.
Соединение крышки редуктора с корпусом. Между крышкой редуктора и корпуса специальный маслостойкий герметик.
Области применения:
деревообработка,
транспортеры,
грузоподъёмные механизмы,
и другие.
Насадные цилиндрические редукторы INNOVARI построены по модульному принципу:
– на складе в Москве отдельно хранятся базовые модули и комплектующие (моторные фланцы, выходные твердотельные валы и пр.), что позволяет скрутить вариант редуктора, необходимый клиенту. Редуктор можно также монтировать с помощью сайлент-блоков, используя отверстия в корпусе.
Прецизионная обработка зубчатых колес осуществляется на станках ЧПУ. Поверхность шестерни первых ступеней редукторов хонингуется. Хонингование позволяет уменьшить шероховатость поверхности, удалить забоины и заусенцы, снизить уровень шума при работе и повысить долговечность зубчатой передачи. Благодаря этому ресурс редуктора в целом так же увеличивается.
Увеличенный диаметр цилиндрического колеса на выходном валу позволяет передавать большой момент нагрузки. Чугунный литой корпус и увеличенные подшипники выходного вала позволяют выдерживать значительные радиальные нагрузки.
В стандартной комплектации в редукторах залито минеральное масло. Опционально доступно и синтетическое масло стандартное и низкотемпературное (от -40 С). Синтетическое масло в отличие от минерального не требует замены.
Типоразмер редуктора
Передаваемый момент (Нм)
Мощность присоединяемых двигателей (кВт)
Диаметр выходного вала (мм)
Передаточные числа
Габаритные размеры чертеж
D M 302
350
0,25…4
30
8,81…73,89
D M 303
350
0,12…1,5
30
73,96…314,13
D M 352
600
0,25…4
35
8,19…68,49
D M 353
600
0,12…1,5
35
81,25…267,38
D M 402
1000
0,55…9
40
7,17…61,05
D M 403
1000
0,25…4
40
67,77…360,25
D M 502
1600
0,55…15
50
7,88…66,83
D M 503
1600
0,25…4
50
74,45…394,32
D M 602
3000
0,55…30
60
8,66…66,88
D M 603
3000
0,55…9
60
70,67…343,64
Внимание! Для удобства конструкторов оборудования все чертежи редукторов доступны в наиболее используемых форматах:
Форматы 2D:
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )
Форматы 3D:
- Solid Edge ( .par )
- Parasolid ( .x_t )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
