Ротационные датчики уровня INNOLEVEL серии N-HT в высокотемпературном исполнении
Высокотемпературный сигнализатор INNOLEVEL серии N-HT представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
Принцип работы:
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

Стандартные примеры применения  высокотемпературного датчика уровня для сыпучих материалов INNOLEVEL серии N-HT, плотность которых не менее 100 г/л, подвергающихся температурной обработке:
Клинкер, цемент
Песок, щебень
Металлизированные окатыши
Уголь, угольная пыль
и многое другое.

Преимущества:
Высокотемпературный сигнализатор уровня INNOLEVEL серии N-HT является экономичным решением для достоверного измерения уровня заполнения, а также обладает рядом преимуществ:
Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
Экономичное решение для высокотемпературных процессов

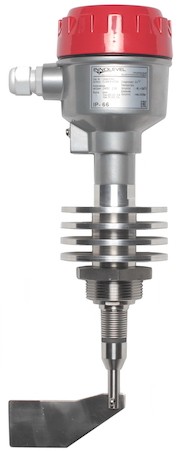

Датчик-сигнализатор уровня сыпучих материалов
Артикул
Характеристики
Напряжение питания
IL-SAA-N-HT250
Механический ротационный датчик предельного уровня сыпучих материалов, -40 +250 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 150 мм, нерж. сталь
220 VAC
IL-SEA-N-HT250
24 VDC
IL- SAA-N-HT600
Механический ротационный датчик предельного уровня сыпучих материалов, -40 +600 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, трубное удлинение 300 мм, нерж. сталь
220 VAC
IL- SEA-N-HT600
24 VDC
IL-SAS-N-HT250
Механический ротационный датчик предельного уровня сыпучих материалов, -40 +250 С, Рmax=0.8 bar, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 165 мм, нерж. сталь
220 VAC
IL-SES-N-HT250
24 VDC
IL- SAS-N-HT600
Механический ротационный датчик предельного уровня сыпучих материалов, -40 +600 С, Рmax=0.8 bar, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, трубное удлинение 315 мм, нерж. сталь
220 VAC
IL- SES-N-HT600
24 VDC
Опции для высокотемпературного ротационного датчика уровня INNOLEVEL серии N-HT
Артикул
Описание
Внешний вид
ДУ 40 С
Гайка сталь 1 ½"

ДУ 40 СО
Гайка сталь оцинкованная 1 ½"

ДУ 40 S304
Гайка нерж. сталь 304, G 1 ½"

IL-001
Жесткое удлинение вала (+215 мм)

Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.

IL-002
Жесткое удлинение вала (+50 мм)

Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.

IL-006
Маятниковый удлинитель 500 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.


IL-007
Маятниковый удлинитель 1000 мм + монтажный набор

Монтаж в крышу емкости. Установка только вертикально.
IL-013
Тросовый удлинитель 1000 мм + монтажный набор

Монтаж в крышу емкости. Установка только вертикально.
IL-011
Тросовый удлинитель 1500 мм + монтажный набор

Монтаж в крышу емкости. Установка только вертикально.
IL-008
Тросовый удлинитель 2000 мм + монтажный набор

Монтаж в крышу емкости. Установка только вертикально.
IL-009
Тросовый удлинитель 3000 мм + монтажный набор

Монтаж в крышу емкости. Установка только вертикально.
IL-010

Тросовый удлинитель 4000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.

Фланец, D=155 мм, нерж. сталь
