Ротационные датчики уровня INNOLEVEL серии PS
Специальный сигнализатор INNOLEVEL серии PS представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
Принцип работы
Измерительная лопасть приводится в действие шаговым двигателем. При контакте лопасти с материалом крутящий момент возрастает до полного останова двигателя, выходной сигнал переключается (регистрация уровня материала). При снижении уровня материала лопасть освобождается, двигатель возобновляет вращение, выходной сигнал возвращается в исходное состояние.

Преимущества:
Высокая вибростойкость до 29 g позволяет применять датчик на бункерах с вибраторами
Давление до 10 Бар — контроль уровня в системах пневмотранспорта и в пневмокамерных насосах
Опционально корпус из нержавеющей стали 1.4305
Быстроразъемное электрическое соединение M12
Высокая скорость вращения лопасти 15 об/мин обеспечивает быстрое срабатывание
Работа в условиях сверхнизких температур до -50°С

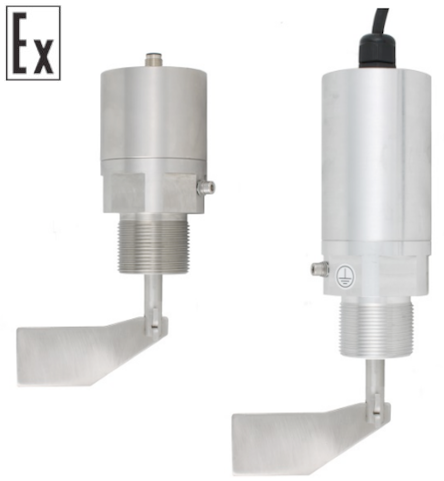

Датчик-сигнализатор уровня сыпучих
Артикул
Характеристики
Напряжение питания
IL-PS-AACA
Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле
115-230 VAC
IL-PS-AACS
Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле
IL-PS-ASCA
Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - 1 реле
IL-PS-ASCS
Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - 1 реле
IL-PS-EACA
Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - оптрон
24 VDC
IL-PS-EACS
Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - оптрон
IL-PS-EAMA
Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, разъем M12, выход - оптрон
IL-PS-EAMS
Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, разъем M12, выход - оптрон
IL-PS-ESCA
Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - оптрон
IL-PS-ESCS
Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - оптрон
IL-PS-ESMA
Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, разъем М12, выход - оптрон
IL-PS-ESMS
Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, разъем M12, выход - оптрон
Опции для ротационного датчика уровня INNOLEVEL серии PS
Артикул
Описание
Внешний вид
ДУ 40 С
Гайка сталь 1 ½"

ДУ 40 СО
Гайка сталь оцинкованная 1 ½"

ДУ 40 S304
Гайка нерж. сталь 304, G 1 ½"

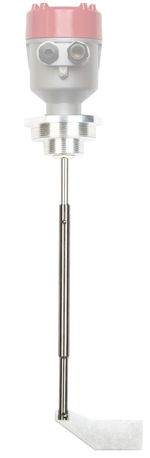

IL-001
Жесткое удлинение вала (+215 мм)

Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.

IL-002
Жесткое удлинение вала (+50 мм)

Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.

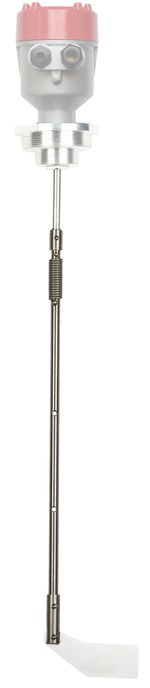

IL-006
Маятниковый удлинитель 500 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.


IL-007
Маятниковый удлинитель 1000 мм + монтажный набор

Монтаж в крышу емкости. Установка только вертикально.

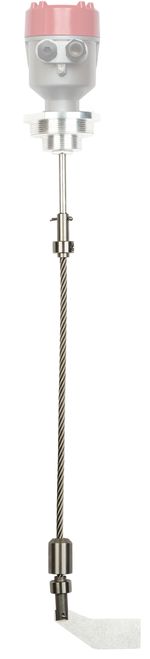

IL-013
Тросовый удлинитель 1000 мм + монтажный набор

Монтаж в крышу емкости. Установка только вертикально.
IL-011
Тросовый удлинитель 1500 мм + монтажный набор

Монтаж в крышу емкости. Установка только вертикально.
IL-008
Тросовый удлинитель 2000 мм + монтажный набор

Монтаж в крышу емкости. Установка только вертикально.
IL-009
Тросовый удлинитель 3000 мм + монтажный набор

Монтаж в крышу емкости. Установка только вертикально.
IL-010

Тросовый удлинитель 4000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.

Фланец, D=155 мм, нерж. сталь
